Ivan Correa

Ajuda com Alternador Minkota

Posts Recomendados

Prezados



Instalei no meu barco um Alternador MInkota, mas acredito que não esteja funcionando, já tentei uns eletricistas de barco, mas ninguém sabe como é a ligação.



Alguém por acaso tem o esquema de ligação do mesmo, quais fios vai na entrada e quais e como ligo as saidas nas baterias já que minhas baterias estão em série (24v) e meu alternador é com duas saidas mk-2-dc



Muito Obrigado.



Ivan

Compartilhar este post


Link para o post
Compartilhar em outros sites

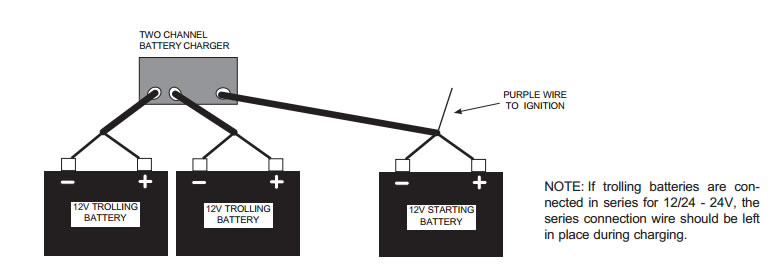

Ivan...não tem mistério não.



De um lado do alternador tem apenas 1 cabo (q é a entrada).

- Roxo: ligar na ignição do motor.

- Preto: Negativo da bateria do motor popa.

- Vermelho: Positivo do motor de popa.



Do outro lado tem dois cabos (saída). Estes dois cabos é q vc ligará nas baterias do motor elétrico q serão carregadas.

- Preto = Negativo

- Vermelho = Positivo.



Assim, ó...




Clique no link abaixo para vc entender como será a ligação 24V das baterias.

http://www.minnkotamotors.com/WorkArea/DownloadAsset.aspx?id=2904



Boa sorte aí.



Ah, e para saber se ele está carregando vc tem q usar um Amperímetro...E olha q não é qualquer instalador q tem amperímetro na loja.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Fabricio mesmo a bateria estando em série é só ligar nos positivos e negativos da bateria? E não acende nenhuma luz no alternador quando está funcionando? Obrigado

Compartilhar este post


Link para o post
Compartilhar em outros sites

Isso aí, Ivan.

Mesmo as baterias ligadas em série, vc pode ligar os positivos e negativos do alternador nos positivos e negativos das baterias. Ñ vai dar curto nem nada. O alternador (sei lá como), gerencia isso.

Compartilhar este post


Link para o post
Compartilhar em outros sites
